LQ-RRTO Equipo de incineración de alta temperatura con almacenamiento de calor rotatorio

Descripción general de la torre RTO Nuestra compañía ofrece dos tipos de RTO rotativo, que son el RTO rotativo y el RTO de válvula múltiple de barril único. El RTO rotativo, también conocido como un horno de oxidación de almacenamiento de energía rotativo, oxida el gas residual combustible en los óxidos y el agua correspondientes a alta temperatura, purificando los gases de escape y recuperando el calor liberado durante la descomposición de los gases de escape. La eficiencia de descomposición de los gases de escape es superior al 95%al 99%, y la eficiencia de recuperación de calor es superior al 95%.

Cotización

Descargar

Industrias y rango aplicables

Industrias de aplicaciones	Petroquímico, impresión, recubrimiento/pegado, secado de recubrimiento, esmalte de alambre, productos farmacéuticos y productos químicos, etc.
Rango de concentración	500 ~ 5000mg/m³ (2 ~ 12% LEL) .

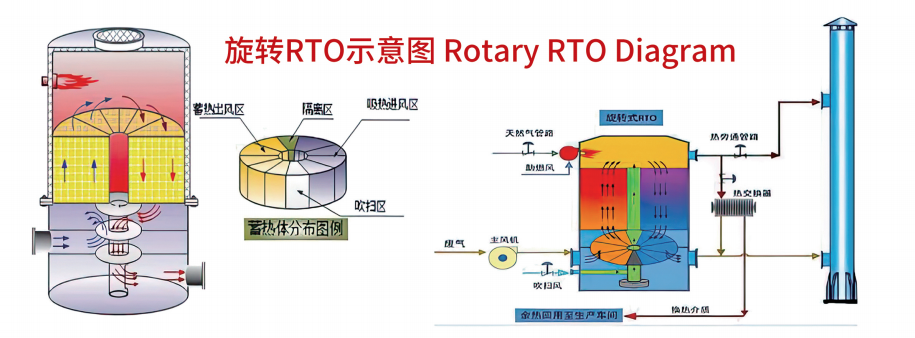

Principio de trabajo

El RT0 rotativo consiste principalmente en una cámara de combustión, cama de embalaje de cerámica y válvulas rotativas, etc. El cuerpo del horno se divide en 12 camas de embalaje de cerámica, 5 cámaras de entrada (zona de precalentamiento), 5 cámaras de salida (zona de enfriamiento), 1 cámara de purga y 1 cámara de aislamiento. El gas residual ingresa a la zona de precalentamiento a través del distribuidor de admisión, y después de ser precalentado a una determinada temperatura, ingresa a la cámara de combustión superior para una oxidación y descomposición completa. El gas de alta temperatura purificado deja la cámara de combustión y ingresa a la zona de enfriamiento para transferir el calor al material de almacenamiento de energía cerámica, y el gas se enfría y se expulsa a través del distribuidor de gas. El material de almacenamiento de energía cerámica en la zona de enfriamiento absorbe el calor y almacena una gran cantidad de energía para calentar los gases de escape en el siguiente ciclo. De esta manera, el gas residual se oxida y se descompone alternativamente en la cámara de combustión. Cuando la concentración de VOC en el gas de escape está por encima de un cierto valor y el calor liberado de la descomposición oxidativa es suficiente para mantener la temperatura de reacción de la cámara de combustión, no es necesario usar combustible para calentarlo, lo que mejora la utilización del ciclo de energía.

Válvula Multi-Butterfly tipo cilindro RTO RTO

Comparación con el tipo RTO tradicional

	RTO de tres habitaciones	RTO rotativo	Válvula de mariposa múltiple de un solo cilindro RTO
Número de cámaras de almacenamiento de calor	3	12	7
Número de válvulas	9	1	21
Forma de válvula	Válvula de cilindro de empuje, válvula de mariposa	Válvula giratoria	Válvula de mariposa de foca dura
Tasa de purificación	99%	98%	99%
Fluctuación de presión de la tubería	± 250PA	± 50PA	± 50PA
Área ocupada	Huella grande	Huella pequeña	Huella pequeña
Cantidad de acumulador de calor	más	menos	menos
Eficiencia térmica	95%	95%	95%
Tasa de falla de la válvula	Alto	Bajo	Bajo
Válvula	Las válvulas universales se pueden cambiar rápidamente	Válvula especializada, necesita mantenimiento profesional de fábrica	Marcas de válvulas conocidas

Criterio de selección

1. Es necesario indicar específicamente durante la selección si los gases de escape contienen componentes corrosivos como azufre y cloro, y SUS2205 o materiales resistentes a la corrosión más altos deben usarse para dichos gases. El procesamiento y la fabricación de materiales también deben incluir un tratamiento especial para estos gases en la última etapa.

2. El gas de residuos mixtos que ingresa al tipo de almacenamiento de calor, el equipo de incineración de alta temperatura debe tener un rango de concentración de menos de 1/4 del límite explosivo inferior (LEL).

3. La temperatura máxima utilizada para los incineradores de alta temperatura tipo calor es inferior a 960 ℃. Las altas sustancias de calor y los gases altamente concentrados deben someterse a un tratamiento de dilución, y si hay requisitos especiales, deben especificarse para garantizar requisitos de aislamiento específicos durante el diseño.

4. El gas que ingresa al tipo de almacenamiento de calor el equipo de incineración de alta temperatura no debe contener partículas de polvo o niebla de aceite que pueda causar obstrucción o inclinación/recalentamiento, para evitar el recalentamiento y el bloqueo de la cerámica de almacenamiento de calor.

5. Para algunas regiones con requisitos sobre las emisiones de óxidos de nitrógeno de las salidas de equipos de incineración de alta temperatura, debe indicarse específicamente, de modo que se pueden seleccionar sistemas de combustión de nitrógeno bajos al comprar motores de combustión. Además, incluso si se utilizan sistemas de combustión de nitrógeno bajos, si el gas residual contiene una alta concentración de componentes de nitrógeno que no cumplen con los estándares de emisiones, se requiere un tratamiento de desnitrificación posterior.
