    Inicio / Noticias / Noticias de la industria / ¿Para qué se utiliza el equipo de incineración catalítica con almacenamiento de calor LQ-RCO en el tratamiento de COV?

¿Para qué se utiliza el equipo de incineración catalítica con almacenamiento de calor LQ-RCO en el tratamiento de COV?

Contenido

  • 1 Para qué está diseñado el equipo de incineración catalítica de almacenamiento de calor LQ-RCO
  • 2 Principio de funcionamiento del oxidante térmico detrás del sistema RCO
  • 3 Proceso de conmutación de dos cámaras y ciclo de recuperación de calor.
  • 4 Eficiencia de purificación de RCO, uso de energía y rendimiento de emisiones
  • 5 Oxidador térmico versus incinerador versus antorcha: dónde encaja la oxidación catalítica
    • 5.1 Oxidador térmico vs incinerador
    • 5.2 Oxidador térmico vs antorcha
  • 6 RCO-10 a RCO-200: aumento del volumen de aire y potencia de calefacción
  • 7 Industrias que dependen del tratamiento de gases residuales orgánicos con RCO
  • 8 Por qué las instalaciones eligen oxidantes catalíticos regenerativos para el control de COV industriales
  • 9 Acerca de Lvquan Protección Ambiental Ingeniería Technology Co., Ltd.
  • 10 Preguntas frecuentes

Para qué está diseñado el equipo de incineración catalítica de almacenamiento de calor LQ-RCO

Equipo de incineración catalítica con almacenamiento de calor LQ-RCO es industrial tratamiento COV Equipo construido para descomponer compuestos orgánicos en las corrientes de escape de las fábricas en dióxido de carbono y vapor de agua a través de un proceso de oxidación catalítica regenerativa. En términos sencillos, el sistema aspira gas residual cargado de disolvente o con olor, eleva su temperatura con la ayuda de calor almacenado en lugar de combustible fresco durante la mayor parte del ciclo, pasa la corriente a través de un lecho de catalizador a una temperatura de reacción moderada y libera una corriente de gas tratado que transporta muchos menos compuestos orgánicos volátiles que la corriente de entrada. Este tipo de incinerador de almacenamiento de calor se instala comúnmente después de líneas de pintura, hornos, imprentas y reactores químicos donde se requiere un tratamiento continuo de gases residuales.

como una pieza de equipo de incineración , el oxidador catalítico regenerativo LQ-RCO combina oxidación catalítica a baja temperatura con tecnología cerámica de almacenamiento de calor. Este emparejamiento es lo que permite a la unidad recuperar una gran parte del calor de reacción y reutilizarlo para precalentar el gas residual entrante, lo que a su vez reduce la demanda de combustible auxiliar o calefacción eléctrica y reduce la temperatura del gas que sale de la chimenea. El equipo que se muestra a continuación es una instalación representativa del equipo de incineración catalítica de almacenamiento de calor LQ-RCO, con la carcasa, los paneles de inspección y los conductos de conexión visibles en el exterior.

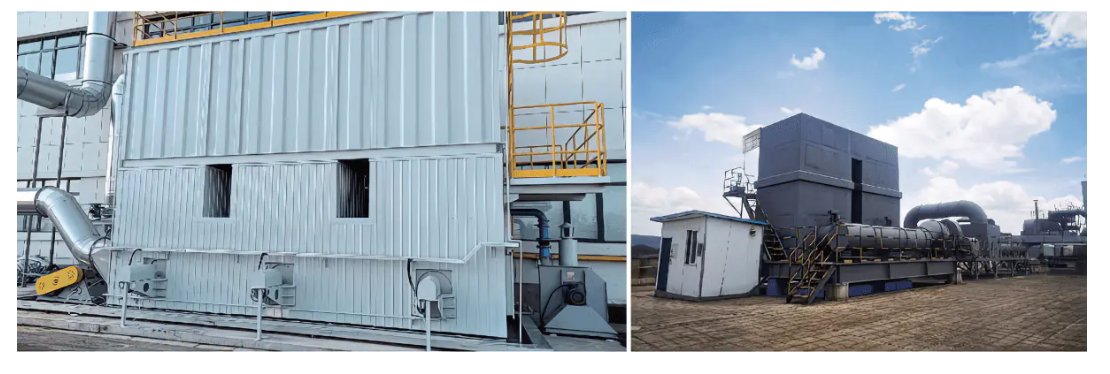

LQ-RCO heat-storage catalytic incineration equipment installed at a customer site

Figura 1. Equipo de incineración catalítica de almacenamiento de calor LQ-RCO en el sitio, mostrado con la carcasa aislada a la izquierda y una unidad instalada con conductos de conexión a la derecha.

Principio de funcionamiento del oxidante térmico detrás del sistema RCO

Comprender el principio de funcionamiento del oxidador térmico de un sistema RCO comienza con la secuencia de inicio. Antes de conectar el gas residual al equipo, se precalientan eléctricamente la cámara de calentamiento y el lecho cerámico de almacenamiento de calor. Una vez que se alcanza la temperatura establecida, se abre la fuente de gas residual y un ventilador correspondiente aspira el gas hacia la unidad. La corriente entrante primero intercambia calor con un cuerpo cerámico de almacenamiento de calor precalentado, generando un primer aumento de temperatura, luego ingresa a una zona de calentamiento para un segundo aumento de temperatura hasta que alcanza el nivel necesario para la reacción catalítica.

Desde allí, el gas ingresa a la cámara catalítica, donde los compuestos orgánicos reaccionan sobre el lecho del catalizador para formar dióxido de carbono y agua mientras liberan energía térmica. El gas limpio y tratado devuelve parte de ese calor a un segundo cuerpo cerámico de almacenamiento de calor antes de que el ventilador lo descargue. Un termopar de entrada en el lado del ventilador de escape verifica continuamente la temperatura del gas y, una vez que se alcanza el punto de ajuste, la válvula de conmutación cambia de posición para que la corriente de gas residual y la corriente de gas limpio intercambien las cámaras. Este ciclo regenerativo se repite continuamente, que es la idea central detrás de cada oxidador catalítico regenerativo y también es la razón por la que la tecnología a veces se agrupa junto con un oxidador térmico regenerativo en las referencias generales del diagrama de oxidador térmico, aunque los dos usan diferentes temperaturas de reacción.

Cámara de almacenamiento de calor 1 Cámara de almacenamiento de calor 2 Cámara Catalítica Válvula de entrada de gases residuales ventilador 1 Descarga de gas limpio ventilador 2 Válvula de conmutación Termopar

Figura 2. Vista isométrica simplificada de la carcasa de un sistema RCO, con la cámara catalítica, las cámaras gemelas de almacenamiento de calor, las válvulas de entrada y de conmutación, el termopar y las posiciones del ventilador etiquetadas como referencia.

Proceso de conmutación de dos cámaras y ciclo de recuperación de calor.

La mayoría de los diseños de incineradores catalíticos de este tipo funcionan con dos cámaras de almacenamiento de calor que se turnan para absorber y liberar calor, y el LQ-RCO también se puede configurar con tres cámaras cuando se requiere un objetivo de mayor eficiencia de purificación. En lo que se puede llamar Proceso 1, la primera cámara absorbe calor de los gases de escape entrantes, mientras que la segunda cámara libera el calor almacenado a medida que el gas limpio la atraviesa en su salida. Después de que la válvula de conmutación cambia de posición, los roles se invierten en el Proceso 2, la primera cámara ahora libera el calor que almacenó mientras que la segunda cámara comienza a absorber calor del siguiente lote de gases de escape entrantes. La cámara catalítica se encuentra entre las dos cámaras de almacenamiento de calor y es donde en ambos procesos tiene lugar la descomposición catalítica real de los compuestos orgánicos.

Tabla 1. Estado de la cámara durante cada mitad del ciclo de conmutación regenerativo.
etapa Proceso 1 Proceso 2
Primera cámara Absorbe el calor de los gases de escape entrantes. Libera el calor almacenado a medida que se descarga gas limpio.
Segunda cámara Libera el calor almacenado a medida que se descarga gas limpio. Absorbe el calor de los gases de escape entrantes.
Cámara catalítica Descomposición catalítica de compuestos orgánicos. Descomposición catalítica de compuestos orgánicos.

Eficiencia de purificación de RCO, uso de energía y rendimiento de emisiones

Debido a que el catalizador reduce la temperatura necesaria para la oxidación, el sistema de combustión catalítica LQ-RCO normalmente reacciona a 250°C a 500°C , muy por debajo de la temperatura que necesita un oxidante térmico de llama abierta para alcanzar el mismo resultado de destrucción. Operar en esta ventana de temperatura más baja también es la razón por la que el equipo se describe como un sistema de oxidación a baja temperatura, y es una de las razones por las que la formación de óxido de nitrógeno se mantiene baja en comparación con los métodos de combustión a alta temperatura. Según la hoja de especificaciones del fabricante, una configuración RCO de dos cámaras generalmente alcanza una eficiencia de purificación de aproximadamente 95 por ciento , mientras que una configuración de tres cámaras puede alcanzar más del 98 por ciento , y la serie de equipos en su conjunto tiene una clasificación de 99 por ciento o más Eficiencia de purificación en condiciones de prueba estándar. La eficiencia de la recuperación térmica, que refleja cuánto del calor de la reacción se reutiliza para precalentar el gas entrante en lugar de perderse en la pila del oxidador térmico, generalmente alcanza más del 95 por ciento, y el consumo de energía puede ser tan bajo como 8 vatios-hora por metro cúbico normal de gas tratado.

0% 25% 50% 75% 100% Configuración RCO de dos cámaras 95% Configuración RCO de tres cámaras 98%

El cuadro anterior compara la eficiencia de purificación típica entre una disposición RCO de dos y tres cámaras. Agregar una tercera cámara de almacenamiento de calor le da a la corriente de gas un paso adicional a través del lecho regenerativo, razón por la cual el diseño de tres cámaras tiende a presentar una cifra de eficiencia más alta en la misma tarea de tratamiento de gases residuales. Esta diferencia es más importante cuando una instalación enfrenta un límite estricto de descarga de gases residuales orgánicos o cuando la concentración de entrada de vapor de solvente es relativamente alta. Para aplicaciones de trabajo más liviano, un sistema RCO de dos cámaras aún puede cumplir cómodamente con la mayoría de los requisitos regionales de tratamiento de gases residuales y, al mismo tiempo, mantener el espacio ocupado por el equipo y el volumen de almacenamiento de calor cerámico más pequeños. La elección entre las dos configuraciones generalmente implica un equilibrio entre la eficiencia de purificación requerida, el espacio de instalación disponible y las características de la corriente de gas residual específica que se está tratando.

Oxidador térmico versus incinerador versus antorcha: dónde encaja la oxidación catalítica

Oxidador térmico vs incinerador

En el lenguaje vegetal cotidiano, los términos oxidador térmico e incinerador a menudo se usan de manera vaga para la misma familia de equipos que utilizan calor para destruir vapores orgánicos. La diferencia práctica suele reducirse a la temperatura y al uso del catalizador. Un incinerador general o un oxidador térmico regenerativo normalmente depende únicamente del calor y necesita temperaturas de cámara más altas, a menudo en el rango de 700 °C a 800 °C o más, para destruir la misma carga orgánica que un incinerador catalítico RCO puede tratar a entre 300 °C y 500 °C. Un incinerador de gas ácido es una categoría relacionada construida con materiales resistentes a la corrosión para corrientes que forman subproductos ácidos durante la combustión y, por lo general, todavía depende de la destrucción térmica pura en lugar de un lecho catalítico.

Oxidador térmico vs antorcha

Generalmente se utiliza una antorcha para corrientes de gas intermitentes, de gran volumen o de alivio de seguridad en lugar de vapor continuo de solvente de baja concentración, y rara vez incluye recuperación de calor. Por el contrario, un oxidador térmico regenerativo o sistema RCO está construido para el tratamiento continuo de gases residuales y se combina con almacenamiento de calor para que la mayor parte de la energía de reacción se reutilice en lugar de liberarse directamente a la atmósfera. Esto es parte de la razón por la que los equipos de oxidación catalítica se seleccionan más comúnmente para líneas de pintura en estado estacionario, escapes de fabricación de PCB y tareas similares de tratamiento continuo de gases residuales orgánicos, mientras que las antorchas siguen siendo más comunes para el alivio de gas ocasional o de emergencia.

Funcionamiento inferior Necesidad de temperatura Energía Eficiencia Formación de NOx controlar Compacto Huella Calor Recuperación Oxidante catalítico (RCO) Oxidante Térmico Regenerativo Llamarada abierta

El gráfico de radar anterior ofrece una imagen general cualitativa de cómo se compara la oxidación catalítica con la oxidación solo térmica y con la quema en cinco características comúnmente discutidas en la literatura de la industria: temperatura de operación requerida, eficiencia energética, control de la formación de NOx, huella del equipo y grado de recuperación de calor. Estas calificaciones describen patrones tecnológicos amplios en lugar de resultados garantizados para un sitio específico, ya que los resultados reales dependen de la composición, el caudal y la concentración de los gases residuales en una instalación determinada. La oxidación catalítica generalmente necesita una temperatura de reacción más baja y tiende a mostrar una recuperación de calor y un control de NOx más fuertes en relación con la quema, lo que principalmente cambia el espacio y la operación continua por la simplicidad en el manejo del gas intermitente. Un oxidante térmico regenerativo se encuentra entre los dos en la mayoría de estas dimensiones, ya que recupera calor de manera similar a un sistema RCO pero sin reducir la temperatura de reacción a través de un catalizador. Los ingenieros suelen utilizar comparaciones como ésta como punto de partida y luego confirman la tecnología adecuada con un análisis de la composición de los gases residuales específico de la línea de proceso que se está tratando.

RCO-10 a RCO-200: aumento del volumen de aire y potencia de calefacción

La línea de equipos LQ-RCO VOC está organizada en doce modelos estándar, desde RCO-10 hasta RCO-200, de modo que una instalación pueda hacer coincidir el volumen de aire de tratamiento con el flujo de escape real que sale de su línea de producción en lugar de sobredimensionar o subdimensionar la unidad. Escalas de volumen de aire de tratamiento de 1000 metros cúbicos por hora en el modelo RCO-10 más pequeño hasta 20000 metros cúbicos por hora en el modelo RCO-200, y la potencia de calefacción varía desde 30 kilovatios hasta 300 kilovatios en el mismo rango. También se pueden diseñar otras especificaciones de volumen de aire fuera de esta tabla estándar a pedido, y se puede agregar precalentamiento de combustible cuando se especifica en el momento de realizar el pedido.

0 5000 10000 15000 20000 RCO-10 RCO-15 RCO-20 RCO-30 RCO-40 RCO-50 RCO-60 RCO-80 RCO-100 RCO-150 RCO-180 RCO-200 Volumen de aire de tratamiento (m3/h)

Este gráfico de líneas rastrea el volumen de aire de tratamiento en los doce modelos RCO estándar, y la curva ascendente constante muestra qué tan cerca la serie de modelos sigue los requisitos reales de flujo de escape en lugar de saltar en pasos grandes y difíciles de igualar. Una instalación con una única cabina de pintura pequeña podría funcionar bien con un RCO-10 o RCO-15 con capacidad de 1000 a 1500 metros cúbicos por hora, mientras que una operación de recubrimiento más grande con varias líneas puede necesitar un RCO-60 o superior. Debido a que la curva es bastante suave entre los modelos adyacentes, la mayoría de los caudales de escape medidos durante un estudio del sitio se pueden comparar con un modelo estándar sin tener que recurrir a un diseño totalmente personalizado. Este tipo de mapeo de modelo a flujo es un primer paso común al especificar un sistema RCO, ya que el volumen de aire de tratamiento determina en gran medida el tamaño del recipiente, la selección del ventilador y el diámetro de los conductos. Hacer coincidir correctamente el volumen de aire también tiene un efecto directo en el consumo de energía, ya que una unidad de gran tamaño que procesa un flujo real más pequeño tiende a utilizar más energía por unidad de gas residual tratado que una del tamaño adecuado.

0 75 150 225 300 30 RCO-10 36 RCO-15 42 RCO-20 54 RCO-30 65 RCO-40 75 RCO-50 90 RCO-60 120 RCO-80 150 RCO-100 200 RCO-150 250 RCO-180 300 RCO-200 Caloring power (kW)

El gráfico de columnas de arriba muestra la potencia de calefacción instalada para los mismos doce modelos RCO, que aumenta de 30 kilovatios en el RCO-10 a 300 kilovatios en el RCO-200. La potencia de calefacción cubre principalmente los tubos calefactores eléctricos utilizados durante el arranque y durante los períodos en los que el poder calorífico del gas residual no es suficiente por sí solo para mantener la temperatura de la reacción catalítica. Debido a que el lecho cerámico de almacenamiento de calor recupera una gran parte del calor de reacción una vez que la unidad alcanza el funcionamiento estable, la potencia de calefacción instalada generalmente sólo se necesita de forma intermitente en lugar de continua. Los modelos más grandes necesitan proporcionalmente más potencia de calefacción, principalmente porque contienen un mayor volumen de cerámica de almacenamiento de calor y catalizador, lo que requiere más energía para alcanzar la temperatura durante un arranque en frío. La revisión de esta curva de potencia de calefacción junto con la curva de volumen de aire de tratamiento proporciona una primera imagen razonablemente completa de la capacidad térmica y de flujo necesaria antes de pasar a una selección detallada del equipo.

Tabla 2. Referencia de selección de equipos LQ-RCO. Los parámetros son solo de referencia y se pueden ajustar según requisitos especiales.
Parámetro RCO-10 RCO-15 RCO-20 RCO-30 RCO-40 RCO-50 RCO-60 RCO-80 RCO-100 RCO-150 RCO-180 RCO-200
Volumen de aire de tratamiento (m3/h) 1000 1500 2000 3000 4000 5000 6000 8000 10000 15000 18000 20000
Temperatura catalítica 300-500°C 300-500°C 300-500°C 300-500°C 300-500°C 300-500°C 300-500°C 300-500°C 300-500°C 300-500°C 300-500°C 300-500°C
Eficiencia de purificación 99% 99% 99% 99% 99% 99% 99% 99% 99% 99% 99% 99%
Calor accumulator (L) 288 512 548 970 1160 1570 1800 2600 3200 4610 5410 6280
Cantidad de catalizador (L) 72 128 162 242 288 392 450 648 800 1160 1360 1570
Caloring power (kW) 30 36 42 54 65 75 90 120 150 200 250 300
Longitud L (mm) 1350 1650 1800 2100 2300 2600 2700 3200 3500 4100 4400 4700
Ancho B (mm) 1350 1650 1800 2100 2300 2600 2700 3200 3500 4100 4400 4700
Alto Alto (mm) 2600 2700 2800 3100 3200 3300 3500 4000 4500 5000 6000 6500
Diámetro del conducto de aire (mm) 200 220 250 300 350 400 450 500 600 700 750 800

Se aplican dos notas a lo largo de toda la tabla. En primer lugar, las especificaciones de volumen de aire fuera de este rango estándar aún se pueden diseñar según el proyecto cuando el flujo de escape de una instalación cae entre dos modelos estándar o excede la clasificación RCO-200. En segundo lugar, la forma a prueba de explosiones utilizada en toda la línea LQ-RCO es un diseño en relieve tipo membrana, que se aplica independientemente del modelo seleccionado.

Industrias que dependen del tratamiento de gases residuales orgánicos con RCO

Las necesidades de tratamiento de gases residuales con solventes aparecen en una amplia gama de sectores manufactureros, y la línea de equipos LQ-RCO generalmente se especifica dondequiera que una línea de proceso libere vapor orgánico que debe capturarse y tratarse antes de su descarga. Las aplicaciones comunes incluyen las siguientes.

  1. Fabricación de maquinaria y automóviles, que abarca líneas de pintura y hornos de curado donde los recubrimientos a base de solventes liberan gases residuales orgánicos.
  2. Fabricación de productos electrónicos, en particular gases residuales orgánicos generados durante la producción de placas de circuito impreso.
  3. Fabricación eléctrica, incluidos procesos de tratamiento de aislamiento para esmalte de alambre.
  4. Procesos de la industria ligera, como las operaciones de fabricación de calzado y recubrimiento de pegamento, que generan olores y gases residuales orgánicos.
  5. Operaciones de impresión e impresión en color, donde las tintas a base de solventes son una fuente común de gases residuales.
  6. Los procesos metalúrgicos y siderúrgicos, la producción de electrodos de carbono, la síntesis química como la producción de ABS y la refinación de petróleo, todos los cuales pueden generar gases residuales orgánicos que requieren medidas de control de COV en las plantas químicas.

En todos estos sectores, el hilo conductor es una corriente de escape continua o semicontinua que contiene benceno, cetona, éster, alcohol, éter, aldehído, fenol o compuestos orgánicos similares junto con un olor general. Este es el tipo de perfil de gas residual que un oxidador catalítico RCO generalmente es adecuado para tratar, ya que el lecho del catalizador se selecciona para funcionar con esta amplia familia de compuestos orgánicos en lugar de con un solo solvente específico.

Por qué las instalaciones eligen oxidantes catalíticos regenerativos para el control de COV industriales

Cuando una instalación compara opciones de equipos de control de la contaminación del aire para un sistema de tratamiento de gases de escape nuevo o mejorado, tiende a surgir un oxidante catalítico regenerativo por un conjunto consistente de razones. La combinación de oxidación a baja temperatura y almacenamiento de calor cerámico significa que se necesita menos energía auxiliar para mantener la reacción una vez que la unidad alcanza la temperatura, lo que se refleja en las cifras de bajo consumo de energía analizadas anteriormente. Operar entre 250 °C y 500 °C en lugar del rango más alto utilizado por la oxidación térmica pura también limita la formación de NOx, respaldando la clasificación de no contaminación secundaria del equipo en condiciones normales de operación.

  • Alto grado de automatización, con conmutación de válvulas y control de temperatura manejados por el sistema de control en lugar de operación manual.
  • La gama de modelos modulares va desde RCO-10 hasta RCO-200, lo que permite dimensionar el sistema de control de COV industrial según el flujo de escape real en lugar de una unidad única para todos.
  • Configuración opcional de dos o tres cámaras, que brinda a la instalación una forma de alcanzar un nivel de eficiencia de purificación específico para su tarea de tratamiento de gases residuales orgánicos.
  • Compatibilidad con una amplia gama de compuestos orgánicos, incluidos benceno, cetona, éster, alcohol, éter, aldehído y gases residuales de tipo fenol y olores generales.

En conjunto, estas características son la razón por la cual un sistema de incineración de VOC construido alrededor de la oxidación catalítica regenerativa se selecciona con frecuencia para las necesidades de sistemas de tratamiento de gases de escape de servicio continuo en entornos de recubrimiento, electrónica, impresión y procesamiento químico, donde tanto el límite de descarga reglamentario como el costo operativo diario del equipo son importantes para la instalación.

Acerca de Lvquan Protección Ambiental Ingeniería Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. tiene su sede en Gaoyou, Yangzhou, una ciudad a la que a menudo se hace referencia como la puerta norte de la provincia de Jiangsu. La empresa es una sociedad anónima formada mediante la cooperación entre profesionales, cada uno de los cuales lleva más de 30 años de experiencia en el diseño y fabricación de equipos de COV, y opera como un fabricante dedicado de equipos de ingeniería para el tratamiento de gases residuales orgánicos de COV.

La empresa tiene un capital social de 22 millones de yuanes , con activos fijos cercanos a 40 millones de yuanes y activos totales de cerca de 60 millones de yuanes . La fabricación se lleva a cabo en una superficie de aproximadamente 9800 metros cuadrados , apoyado por más de 200 juegos de diversos equipos de mecanizado y un equipo de aproximadamente 120 empleados , con una capacidad de producción anual de alrededor 100 millones de yuanes . Esta escala de fabricación interna respalda la fabricación de equipos de incineración catalítica con almacenamiento de calor, incluida la serie LQ-RCO descrita en este artículo, desde la carcasa estructural hasta el montaje final y las pruebas.

Preguntas frecuentes

P1. ¿Para qué se utiliza la oxidación catalítica regenerativa?

La oxidación catalítica regenerativa se utiliza para tratar los gases residuales orgánicos de las corrientes de escape industriales, convirtiendo compuestos orgánicos volátiles en dióxido de carbono y agua a través de un lecho de catalizador combinado con almacenamiento de calor cerámico, lo que reduce la energía necesaria para mantener la reacción.

P2. ¿Cuál es la diferencia entre un sistema RCO y un oxidador térmico regenerativo?

Un sistema RCO utiliza un catalizador para reducir la temperatura de reacción requerida, normalmente entre 300 °C y 500 °C, mientras que un oxidante térmico regenerativo generalmente depende únicamente del calor y necesita una temperatura de cámara más alta para alcanzar un resultado de destrucción comparable.

P3. ¿A qué temperatura catalítica opera el equipo LQ-RCO?

La cámara catalítica LQ-RCO generalmente opera entre 300°C y 500°C, que es el rango de temperatura necesario para la reacción de descomposición catalítica que produce dióxido de carbono y agua a partir de los compuestos orgánicos en el gas residual.

P4. ¿Cómo afecta la válvula de conmutación al tratamiento de gases residuales?

La válvula de conmutación cambia la ruta del flujo una vez que el termopar de entrada del ventilador de extracción confirma que se ha alcanzado la temperatura establecida, enviando el gas residual a la cámara que anteriormente liberaba calor para limpiar el gas, lo que mantiene el ciclo regenerativo funcionando continuamente.

P5. ¿Se puede personalizar el equipo LQ-RCO para un volumen de aire específico?

Sí, la gama de modelos estándar cubre de 1000 a 20000 metros cúbicos por hora en doce modelos, y las especificaciones de volumen de aire fuera de este rango se pueden diseñar por separado en función del flujo de escape real de una instalación.
