¿Para qué se utilizan los accesorios de los equipos de tratamiento de gases residuales orgánicos COV?

¿Para qué se utilizan los accesorios de equipos de tratamiento de gases residuales orgánicos COV?

La respuesta directa es que Accesorios para equipos de ingeniería de tratamiento de gases residuales orgánicos COV se utilizan para proteger, respaldar y optimizar el rendimiento de las unidades de tratamiento principales dentro de un sistema de tratamiento de gases residuales de COV industriales. Los componentes como las válvulas de alivio de presión de alta temperatura y las cabinas de pulverización horizontal no son la unidad de purificación principal en sí, pero realizan funciones de apoyo críticas que incluyen protección contra sobrepresión, pretratamiento de partículas, control de temperatura y dirección del flujo de aire dentro de la cadena general del equipo de tratamiento de gases de escape. Sin accesorios adecuados, incluso un sistema de COV de carbón activado o un sistema de COV de oxidación catalítica bien diseñado puede sufrir un flujo de aire inestable, desgaste prematuro del equipo o acumulación de presión peligrosa durante las fluctuaciones del proceso. Esta es la razón por la que las empresas de ingeniería especializadas en el tratamiento de gases residuales orgánicos, como Lvquan Environmental Protection Engineering Technology Co., Ltd., diseñan accesorios como parte integrada del sistema completo de tratamiento de aire de COV y no como una idea de último momento. Las secciones siguientes explican cómo funcionan estos sistemas, cómo se comparan las diferentes tecnologías de tratamiento, qué hacen los accesorios específicos dentro del sistema y cómo seleccionar la configuración adecuada para una aplicación industrial determinada.

Cómo funciona un sistema de tratamiento de gases residuales de COV

Un sistema de tratamiento de gases residuales de COV industriales típico sigue una secuencia general que comienza con la captura, pasa por el pretratamiento, continúa hasta una etapa de purificación central y termina con una descarga segura a través de una chimenea. Los gases de escape que contienen compuestos orgánicos volátiles se recolectan primero a través de campanas de captura o conductos ubicados cerca de la fuente de emisión, como una línea de tratamiento de gases de escape de un taller de pintura o un punto de control de COV de una industria de impresión. Luego, el gas recolectado comúnmente pasa por una etapa de pretratamiento, donde una cabina de pulverización horizontal puede eliminar partículas, enfriar la corriente de gas o, en algunas configuraciones de protección contra incendios, ayudar a cubrir rápidamente el área por motivos de seguridad. Después del pretratamiento, el gas ingresa a la unidad de tratamiento central, que puede depender de la adsorción mediante carbón activado, oxidación catalítica u oxidación térmica, según la concentración y composición de los COV presentes. Los accesorios de seguridad y control, incluidas válvulas de alivio de presión clasificadas para servicio a alta temperatura, están ubicados en puntos clave de los conductos para proteger el sistema de eventos de sobrepresión antes de que el gas tratado se libere como escape limpio.

Carbón activado frente a oxidación catalítica: comparación de tecnologías de tratamiento de COV

Elegir entre carbón activado y oxidación catalítica es una de las primeras decisiones más comunes al diseñar un sistema de tratamiento de aire de COV, y la elección correcta depende en gran medida de la concentración del gas, el caudal y los compuestos específicos involucrados. Los sistemas de COV de carbón activado funcionan mediante adsorción, donde las moléculas orgánicas se capturan en la superficie porosa del medio de carbón, y este enfoque generalmente es adecuado para corrientes de menor concentración con flujo intermitente. En cambio, los sistemas de COV de oxidación catalítica convierten compuestos orgánicos en dióxido de carbono y vapor de agua a través de una reacción de oxidación controlada sobre un lecho de catalizador, que tiende a funcionar bien en corrientes de gas más continuas y de concentración moderada. Las referencias generales sobre el control de la contaminación del aire industrial, incluido el material de descripción general de la tecnología publicado por la Agencia de Protección Ambiental de EE. UU. sobre tecnologías de control de VOC, describen tanto la adsorción como la oxidación como enfoques establecidos con diferentes rangos operativos en lugar de que uno sea universalmente superior. El siguiente cuadro presenta una comparación ilustrativa de los rangos típicos de eficiencia de eliminación informados en las descripciones de tecnología de la industria general, en lugar de datos de prueba certificados para una instalación específica.

El gráfico de barras horizontales anterior muestra un patrón general en los rangos típicos de eficiencia de eliminación en cuatro enfoques comunes para el tratamiento de gases de escape industriales, y pretende ser una referencia ilustrativa más que una medición certificada para cualquier instalación. La ventilación simple sin una etapa de tratamiento dedicada ofrece el rendimiento relativo más bajo, ya que principalmente diluye en lugar de eliminar activamente los compuestos orgánicos de la corriente de aire. La adsorción de carbón activado y la oxidación catalítica muestran un rendimiento significativamente más fuerte, lo que es consistente con el motivo por el cual estas dos tecnologías siguen siendo las opciones más ampliamente referenciadas en el diseño de sistemas de purificación de COV industriales. Un sistema combinado de múltiples etapas, que combina accesorios de pretratamiento, como una cabina de pulverización con una unidad central de adsorción u oxidación, tiende a mostrar el patrón general más fuerte porque cada etapa aborda una parte diferente de la corriente de gas, desde las partículas y la temperatura hasta los propios compuestos orgánicos. Este patrón general respalda el principio de ingeniería más amplio de que los accesorios del equipo de tratamiento de COV, si bien no son la tecnología de purificación primaria, afectan materialmente el rendimiento general del sistema que soportan.

Comparación del sistema RTO vs RCO para aplicaciones industriales

Para las instalaciones que evalúan un sistema RTO versus RCO, la diferencia principal radica en cómo cada tecnología gestiona el calor durante el proceso de oxidación, lo que afecta directamente la eficiencia energética y la idoneidad para diferentes rangos de concentración. Un oxidador térmico regenerativo, comúnmente conocido como RTO, utiliza medios cerámicos de intercambio de calor para recuperar una gran parte de la energía térmica generada durante la oxidación, lo que lo hace muy adecuado para instalaciones con carga de VOC de moderada a alta donde la recuperación de energía tiene un impacto significativo en la eficiencia operativa. Un oxidante catalítico regenerativo, o RCO, logra la oxidación a una temperatura de funcionamiento más baja al depender de un catalizador, que puede reducir el consumo de combustible para corrientes de menor concentración, pero generalmente requiere más atención a la condición del catalizador a lo largo del tiempo. El gráfico de radar a continuación compara RTO, RCO y adsorción de carbón activado en varias dimensiones cualitativas relevantes para seleccionar una configuración de equipo de tratamiento de COV, y debe leerse como una comparación de planificación general en lugar de un punto de referencia de laboratorio preciso.

El gráfico de radar anterior compara tres enfoques comunes de tratamiento de COV industriales en seis dimensiones de planificación cualitativa, y está destinado a respaldar las discusiones sobre selección de tecnología en lugar de reemplazar una evaluación de ingeniería específica del sitio. Los sistemas RTO obtienen la puntuación más alta en recuperación de energía y ajuste de trabajo continuo, lo que refleja su diseño de intercambio de calor y su uso común en instalaciones que ejecutan turnos de producción largos y constantes, como líneas de purificación de aire de fábricas de revestimiento. Los sistemas RCO se ubican en una posición intermedia y ofrecen un rendimiento razonable en la mayoría de las dimensiones, aunque generalmente requieren temperaturas de funcionamiento más bajas que las RTO, lo que puede ser una ventaja para instalaciones centradas en un aporte energético moderado. La adsorción de carbón activado obtiene la puntuación más alta en flexibilidad de inicio y ajuste de baja concentración, ya que los lechos de carbón se pueden poner en línea rápidamente y funcionan bien cuando la carga de COV es menor o intermitente, como en las aplicaciones de control de COV de la industria de impresión más pequeña. Comprender estas fortalezas relativas ayuda a los equipos de ingeniería y a los administradores de instalaciones a seleccionar la tecnología central adecuada antes de finalizar los accesorios del equipo de tratamiento de COV que la respaldan.

Accesorios clave para equipos de tratamiento de COV y sus funciones

Más allá de la unidad central de adsorción u oxidación, un paquete completo de equipos de ingeniería para el tratamiento de gases residuales orgánicos de COV se basa en un conjunto de accesorios de soporte, cada uno de los cuales realiza una función específica dentro del sistema. Lvquan Environmental Protection Engineering Technology Co., Ltd. produce una gama de estos componentes del sistema de COV, dos de los cuales se describen a continuación junto con su función en un diseño típico de equipo de tratamiento de gases de escape industriales.

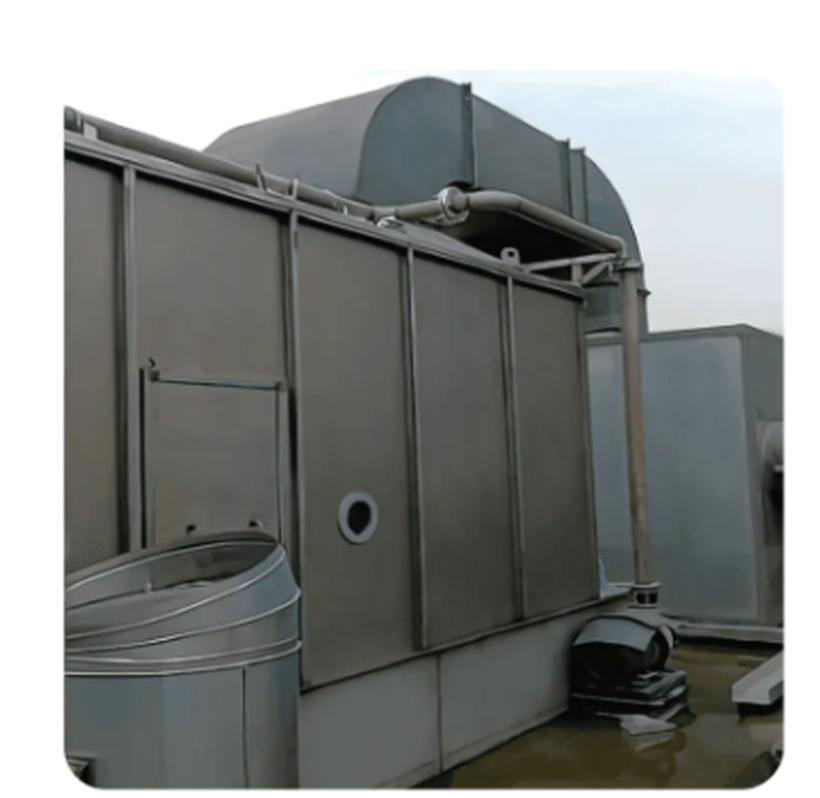

Gabinete de pulverización horizontal LQ-WPG

La cabina de aspersión horizontal LQ-WPG utiliza un sistema de aspersión eficiente combinado con un diseño de espacio interno optimizado para lograr una cobertura total del flujo de gas en un tiempo de residencia corto. Este diseño permite que la unidad elimine eficazmente las partículas dañinas de la corriente de aire antes de que llegue a las etapas de tratamiento posteriores, lo que reduce la carga de partículas en los lechos de carbón activado o las superficies del catalizador más adelante en el sistema. En configuraciones enfocadas en protección contra incendios y enfriamiento de áreas, el mismo principio de rociado horizontal respalda una cobertura rápida en un espacio protegido, razón por la cual este tipo de accesorio es muy adecuado para entornos como centros de datos, almacenes y talleres de producción que requieren tanto un soporte de limpieza diario eficiente como una respuesta confiable de protección contra incendios. Colocar una cabina de pulverización como etapa de pretratamiento delante de una unidad central de purificación de COV es una estrategia común para las piezas del sistema depurador de gases residuales, ya que ayuda a proteger los componentes posteriores más sensibles de la contaminación por partículas. Esta función estructural es una de las razones por las que los accesorios de pretratamiento se consideran una parte integral de la planificación de accesorios de tratamiento de gases en lugar de un complemento opcional.

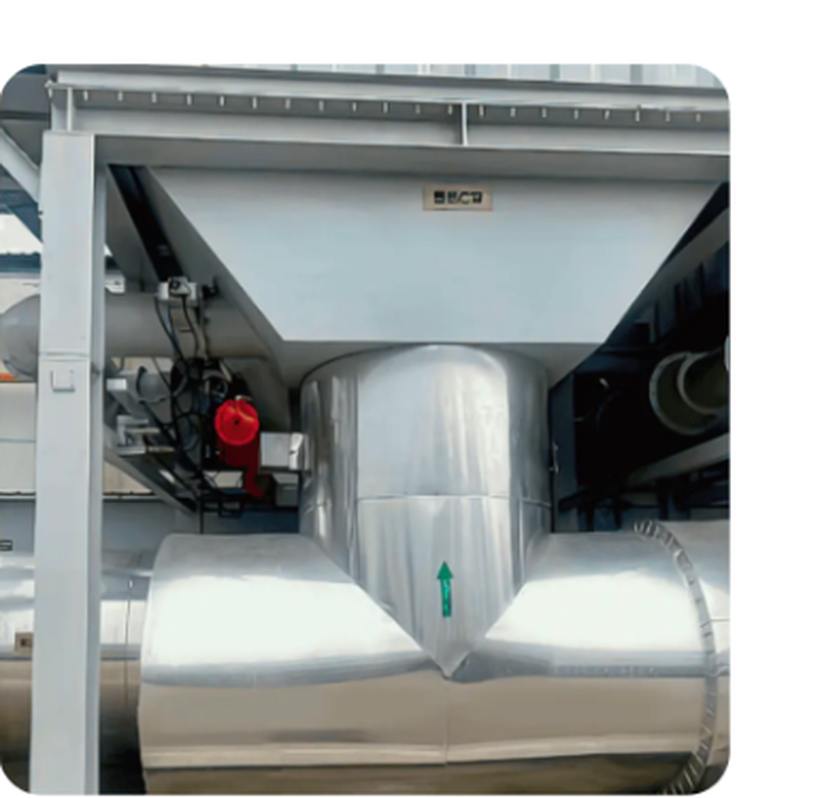

Válvula de alivio de presión de alta temperatura LQ-GXF

La válvula de alivio de presión para altas temperaturas LQ-GXF está fabricada con materiales resistentes a altas temperaturas y se combina con una tecnología de sellado precisa, lo que le permite funcionar de manera estable en condiciones exigentes de proceso de alta temperatura. Su función principal es evitar eventos de sobrepresión dentro de los conductos y tuberías de proceso, abriéndose de manera controlada para liberar el exceso de presión antes de que pueda dañar el equipo aguas arriba o comprometer la seguridad del sistema. Este tipo de accesorio se usa ampliamente en tuberías de procesos de alta temperatura en instalaciones petroquímicas, centrales eléctricas y plantas metalúrgicas, donde pueden ocurrir picos repentinos de presión durante alteraciones del proceso o transiciones de equipos. Dentro de un sistema de tratamiento de gases residuales de COV que incluye etapas de oxidación térmica, una válvula de alivio de presión con la clasificación adecuada es un componente fundamental del sistema de escape, ya que los métodos de tratamiento basados ​​en la combustión pueden generar fluctuaciones localizadas de presión y temperatura que deben gestionarse de forma segura. Seleccionar una válvula de alivio de presión clasificada para el rango correcto de temperatura y presión es una de las decisiones de ingeniería más importantes para proteger la integridad a largo plazo de un sistema de control de COV industriales.

Cómo se conectan los accesorios dentro del sistema general

El diagrama de flujo simplificado anterior ilustra la secuencia general en la que los accesorios del equipo de tratamiento de COV se conectan dentro de un sistema completo de tratamiento de gases residuales orgánicos, y está pensado como un diseño conceptual en lugar de un dibujo exacto de tuberías e instrumentación para cualquier proyecto específico. El gas ingresa a través de una campana de captura o una red de conductos, pasa a una etapa de pretratamiento, como una cabina de pulverización horizontal, y luego pasa a la unidad de tratamiento central donde se produce la mayor parte de la eliminación de COV mediante adsorción u oxidación. Se coloca una válvula de alivio de presión cerca del extremo aguas abajo del sistema, donde está lista para responder a cualquier condición de sobrepresión antes de que el gas tratado llegue a la chimenea de escape. Este enfoque por etapas refleja la práctica estándar de la guía de diseño de ingeniería de tratamiento de gases residuales, donde cada accesorio aborda un riesgo o factor de rendimiento específico en lugar de que una sola unidad intente gestionar todas las funciones a la vez. Las instalaciones que planifican un nuevo sistema de purificación de COV industriales o actualizan uno existente generalmente se benefician al revisar esta secuencia completa con un socio de ingeniería experimentado en lugar de seleccionar componentes individuales de forma aislada.

Dónde se aplican los accesorios para equipos de tratamiento de COV en todas las industrias

La demanda de accesorios para equipos de tratamiento de COV abarca una variedad de sectores industriales, y la configuración específica de los accesorios a menudo cambia según la fuente del gas residual orgánico. Las aplicaciones de tratamiento de gases de escape en talleres de pintura generalmente generan corrientes de gas cargadas de partículas que se benefician de una etapa de pretratamiento en una cabina de pulverización antes de una unidad de adsorción u oxidación del núcleo. El control de COV de la industria de la impresión a menudo se ocupa de emisiones basadas en solventes más consistentes, lo que tiende a favorecer una tecnología de tratamiento central estable combinada con accesorios que respaldan el funcionamiento continuo. Las aplicaciones metalúrgicas y de tratamiento de COV en plantas químicas frecuentemente implican condiciones de proceso de temperatura más alta, que es donde las válvulas de alivio de presión resistentes a altas temperaturas se vuelven especialmente importantes para proteger la integridad de las tuberías. El siguiente gráfico de anillos presenta una distribución ilustrativa general de la demanda de accesorios en estas categorías industriales, basada en patrones comunes descritos en la literatura sobre control de la contaminación del aire industrial en lugar de en un estudio de mercado medido exactamente.

El gráfico de anillos anterior ilustra un patrón general de dónde tienden a aplicarse los accesorios para equipos de tratamiento de COV en cuatro amplias categorías industriales, y debe leerse como una referencia direccional en lugar de un desglose del mercado medido con precisión. Los talleres de pintura representan una parte significativamente grande de la demanda típica, en gran parte porque los procesos de recubrimiento y pulverización generan tanto partículas como vapor de solventes orgánicos que requieren un enfoque combinado de pretratamiento y tratamiento del núcleo. Las aplicaciones de la industria de la impresión también representan una parte importante, lo que refleja el uso generalizado de tintas y recubrimientos a base de solventes en las operaciones de impresión de envases y publicaciones. Las plantas químicas y la metalurgia u otros procesos industriales de alta temperatura representan una proporción menor pero aún importante, y estas aplicaciones tienden a poner mayor énfasis en accesorios resistentes a altas temperaturas, como válvulas de alivio de presión, en lugar de pretratamientos enfocados en partículas. Este patrón de distribución general es un contexto útil para los administradores de instalaciones que comparan sus propias necesidades de sistemas de tratamiento de aire con COV con el uso de accesorios similares en entornos industriales comparables.

Eficiencia del tratamiento en múltiples etapas: cómo se desarrolla la eliminación acumulativa en todo el sistema

Comprender cómo se eliminan los COV en cada etapa del sistema ayuda a explicar por qué los accesorios son importantes incluso cuando no son la tecnología de purificación principal. El siguiente gráfico de áreas presenta una vista ilustrativa de la eficiencia de eliminación acumulativa a medida que el gas se mueve a través de un sistema de purificación de COV industrial típico de cuatro etapas, basado en la lógica del proceso de ingeniería general en lugar de datos de prueba certificados para una instalación específica.

El gráfico de áreas anterior muestra un patrón general ascendente en la eficiencia de eliminación acumulativa a medida que el gas pasa por las cuatro grandes etapas de un proceso de ingeniería de tratamiento de gases residuales industriales típico, desde la captura inicial hasta la descarga final. La etapa de captura por sí sola contribuye sólo a una eliminación modesta, ya que su función principal es recolectar la corriente de gas en lugar de tratarla activamente. La etapa de pretratamiento, que puede incluir una cabina de pulverización horizontal, añade un aumento adicional al eliminar las partículas y estabilizar la temperatura antes de la unidad de tratamiento central. La ganancia más pronunciada se produce durante la etapa de tratamiento central, donde la adsorción de carbón activado o la oxidación catalítica realiza la mayor parte de la eliminación de compuestos orgánicos, lo que es consistente con el motivo por el cual esta etapa generalmente se considera la inversión principal en equipos de tratamiento de COV. La nivelación gradual cerca de la descarga final refleja ganancias incrementales decrecientes una vez que el tratamiento central ya ha abordado la mayor parte de la carga de VOC, lo que refuerza la conclusión práctica de que el pretratamiento y los accesorios de seguridad existen para proteger y estabilizar el sistema en lugar de impulsar de forma independiente las mayores ganancias de eficiencia.

Cómo elegir equipos de tratamiento de COV para su instalación

Seleccionar la combinación correcta de tecnología de tratamiento central y accesorios de soporte se vuelve más fácil con una lista de verificación estructurada, particularmente para los administradores de instalaciones que comparan opciones por primera vez.

1. Identifique el rango de concentración de COV y el caudal de la corriente de gases de escape antes de seleccionar entre tecnologías de adsorción y oxidación.
2. Confirme si hay partículas presentes en la corriente de gas, lo que indicaría la necesidad de una cabina de pulverización o un accesorio de pretratamiento similar.
3. Revise la temperatura de funcionamiento del proceso para garantizar que las válvulas de alivio de presión y los accesorios de los conductos estén clasificados para el rango correcto de servicio de alta temperatura.
4. Considere si la instalación opera de manera continua o intermitente, ya que esto afecta la idoneidad de los sistemas basados ​​en RTO, RCO o carbón activado.
5. Trabaje con un fabricante experimentado de equipos de tratamiento de COV para revisar el diseño completo del sistema en lugar de adquirir componentes individuales por separado.

Guía de mantenimiento del sistema de tratamiento de COV

El mantenimiento constante mantiene un sistema de tratamiento de gases residuales de COV funcionando de manera confiable y ayuda a extender la vida útil tanto de la unidad de tratamiento central como de sus accesorios de soporte.

1. Inspeccione periódicamente las boquillas rociadoras y el interior del gabinete para confirmar una cobertura uniforme y evitar obstrucciones por residuos de partículas acumuladas.
2. Pruebe las válvulas de alivio de presión periódicamente para confirmar que se abran y vuelvan a asentarse correctamente en condiciones de presión simuladas.
3. Monitoree los niveles de saturación del lecho de carbón activado y planifique el reemplazo o la regeneración antes de que la penetración reduzca el rendimiento de eliminación.
4. Verifique periódicamente la condición del catalizador en los sistemas de oxidación catalítica, ya que la degradación gradual del catalizador puede reducir la eficiencia del tratamiento a largo plazo.
5. Mantenga los conductos y los sellos libres de fugas, ya que incluso las fugas pequeñas pueden permitir que el gas sin tratar pase por alto el sistema de tratamiento.

Seguir una guía estructurada de mantenimiento del sistema de tratamiento de COV reduce la probabilidad de tiempos de inactividad no planificados y respalda el cumplimiento constante de los requisitos de control de la contaminación del aire durante la vida útil del equipo. A las instalaciones que trabajan con un proveedor establecido de repuestos para equipos VOC generalmente les resulta más fácil obtener accesorios de reemplazo rápidamente cuando una inspección de rutina identifica un componente que se acerca al final de su intervalo de servicio.

Acerca de Lvquan Protección Ambiental Ingeniería Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. está ubicada en Gaoyou, Yangzhou, un área a menudo descrita como la puerta norte de la provincia de Jiangsu, y opera como una empresa por acciones formada a través de la cooperación de profesionales con más de treinta años de experiencia combinada en diseño y fabricación de equipos de COV. Como fabricante profesional de equipos de ingeniería para el tratamiento de gases residuales orgánicos de COV, la empresa mantiene un capital registrado de veintidós millones de yuanes, activos fijos de casi cuarenta millones de yuanes y activos totales de casi sesenta millones de yuanes, lo que respalda un área de construcción de fábrica de nueve mil ochocientos metros cuadrados. La empresa opera más de doscientos conjuntos de diversos tipos de equipos de mecanizado y emplea a ciento veinte miembros del personal, lo que respalda una capacidad de producción anual de cien millones de yuanes en sus líneas completas de productos de equipos de ingeniería y accesorios para equipos de tratamiento de COV. Esta combinación de experiencia en ingeniería, escala de fabricación y capacidad de producción dedicada respalda el papel de la empresa como fábrica de equipos de tratamiento de COV en China que atiende a clientes que necesitan sistemas de tratamiento de gases residuales de COV personalizados, proyectos de sistemas de tratamiento de COV OEM y entrega de soluciones de tratamiento de COV llave en mano para una amplia gama de aplicaciones industriales.

Preguntas frecuentes

P1: ¿Para qué se utilizan los accesorios de los equipos de tratamiento de gases residuales orgánicos de COV?
Estos accesorios respaldan la unidad de tratamiento central mediante el manejo de funciones como el pretratamiento de partículas, el enfriamiento de gas y la protección contra sobrepresión, que en conjunto ayudan a que el sistema general de tratamiento de gases residuales de COV funcione de manera segura y consistente.

P2: ¿Cuál es la diferencia entre el carbón activado y la oxidación catalítica para el tratamiento de COV?
Los sistemas de carbón activado eliminan compuestos orgánicos mediante adsorción en medios de carbón porosos, mientras que la oxidación catalítica convierte los compuestos orgánicos en dióxido de carbono y vapor de agua mediante una reacción controlada sobre un catalizador.

P3: ¿En qué se diferencia un sistema RTO de un sistema RCO?
Un sistema RTO utiliza medios cerámicos de intercambio de calor para recuperar energía térmica durante la oxidación, mientras que un sistema RCO depende de un catalizador para lograr la oxidación a una temperatura de funcionamiento más baja.

P4: ¿Para qué se utiliza una válvula de alivio de presión de alta temperatura en un sistema de COV?
Se utiliza para liberar el exceso de presión de manera controlada durante alteraciones del proceso, protegiendo los conductos y las tuberías del proceso contra daños por sobrepresión en aplicaciones de alta temperatura, como la oxidación térmica.

P5: ¿Se pueden personalizar los accesorios de los equipos de tratamiento de COV para una instalación específica?
Sí, muchos fabricantes ofrecen configuraciones personalizadas de sistemas de tratamiento de gases residuales de COV, lo que permite adaptar accesorios como cabinas de pulverización y válvulas de alivio de presión a condiciones de proceso específicas y requisitos de la industria.

P6: ¿Con qué frecuencia se debe inspeccionar un sistema de tratamiento de gases residuales de COV?
La frecuencia de las inspecciones depende de las condiciones del proceso, pero generalmente se recomiendan revisiones rutinarias de las cabinas de pulverización, las válvulas de alivio de presión, los lechos de carbón y el estado del catalizador como parte de la planificación de mantenimiento estándar.
